医用气体压缩空气供应管道技术要求

日期： 2022-12-02 05:54:15 来源： 本站 浏览： 200

压缩空气供应管道的技术要求

管道材质

根据GB751-2012年医用气体工程技术规范.2.除设计真空压力小于2771条外，KPa除真空管外，医用气体管道应采用无缝铜管。本工程压缩空气管采用脱脂铜管，必须满足要求YS/T医用气体和真空无缝铜管标准650-2007。

管道规格

计算依据：GB《医用气体工程技术规范》50751-2012（详见图纸及清单）。

管道连接方法的技术要求

紫色铜管连接采用标准三通、直接、弯头等紫色铜管件套管焊接。与氧气接触的材料不得使用含油或可燃材料。地板之间的辅助管道从主管道连接，沿走廊铺设，每根管道从辅助管道连接到病房的气体终端。每层都需要安装一个维护阀，以便于维护。设备配备氧气支管、负压支管和空气支管。

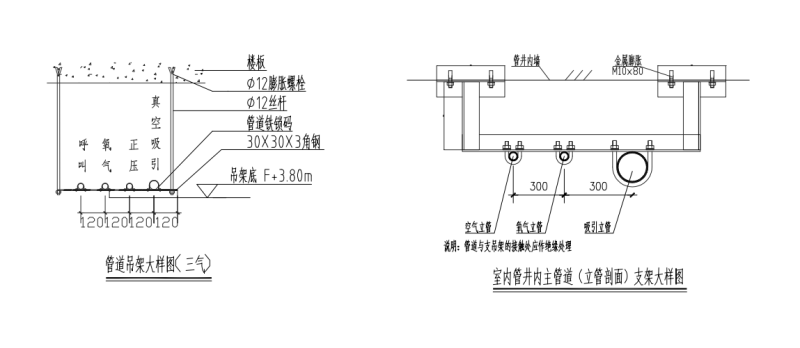

管道布置

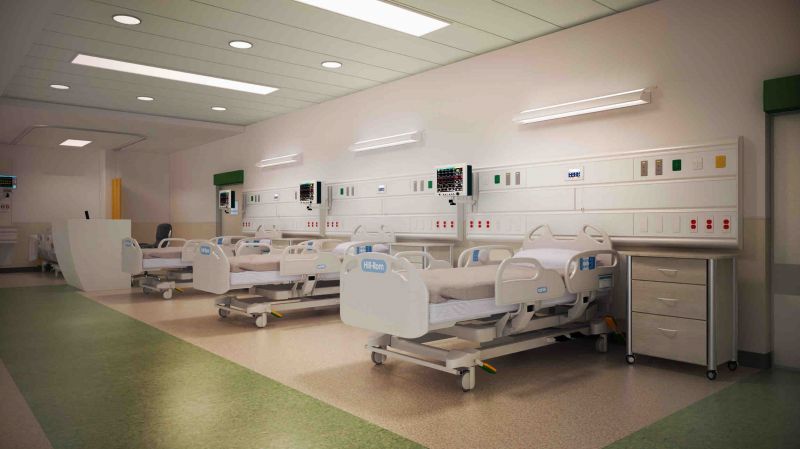

主干道从医疗空气站房间设置为每栋建筑的医疗气体管井。病房走廊的水平管道安装在天花板上，管道区域的阀箱安装在护士站的适当位置，病房的支管和终端安装在铝合金设备带内（与氧气管一起行走）。

系统压力试验，吹扫符合国家标准要求

医用气体管道应分段、分区、全系统进行压力试验和泄漏试验，医用气体管道压力试验应符合下列规定：

低压医用气体管道应进行气压试验，试验介质应清洁空气或干燥，无油氮；

低压医用气体管道试验压力为管道设计压力的1.15倍，医用真空管道试验压力为0.2Mpa；

医用气体管道压力试验应保持至少600次min，管道不得泄漏，外观不得变形为合格。

工程验收技术参数：

单台设备电机功率222KW，工作压力8.0bar（e）产气量（2.48m3/min），电机能效等级为IE3及以上(需提供产品证明)，单套机组系统出口流量≥4.96m3/min(出口压力为0.4MPa±0.02MPa，待机时测量备用机)

压缩空气端流量：≥60L/min

压缩空气管道的普通终端压力为0.4Mpa

压缩空气系统整体每小时泄漏率：≤0.2%

压缩空气管道接地可靠，接地电阻小于10欧姆

当压缩空气和整个管道系统的输出压力低于或高于额定极限时，就会出现声光报警信号。

验收规范：总体规范GB50751-2012年《医用气体工程技术规范》，GB50029-2003压缩空气站设计规范GB《工业金属管道工程施工质量验收规范》50184-2011年竣工验收。

铜管采用脱脂铜管(TP2)所有焊接必须采用充氮保护焊。
