医用气体配电系统工程技术要求

日期： 2022-12-05 09:22 来源： 医用气体配电系统 浏览：

总体设计要求

招标图纸设计要求，招标人将电源线引至各层（包括设备层）双电源开关总配电柜，然后由中标人采购、安装（不包括疏散指示灯、应急照明、设备层照明、插座配电等）。电线和电缆均采用低烟无卤阻燃电缆，以满足相关规范的要求。

5.2系统设计要求

1)手术部必须采用双电源供电，洁净手术室用电应与辅助室用电分开，每个手术室干线必须单独敷设。

2)每个手术室的配电负荷应不小于10kVA。

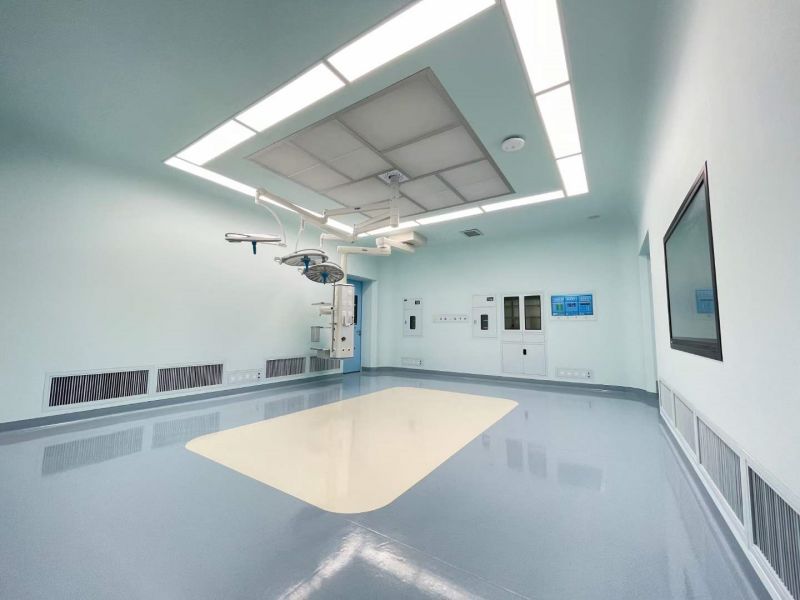

3)手术室照明应采用嵌入式洁净气密封照明LED由灯带组成，禁用普通灯带代替，灯带必须布置在送风口外。

4)手术室设计的平均照度应为350LX以上，办公区域的平均照度应为300LX以上，其他辅助房屋和走廊的平均照度应为200LX以上，均设LED灯具、手术部清洁区照明采用清洁气密型LED灯带组成。

5)每个手术室应配备一个独立的专用配电箱，配电箱应设置在手术室走廊一侧的外墙内。

6)禁止在手术室设置无线通信设备。

7)手术部设置安全保护接地系统和等电位接地系统。

8)每个手术部门都有一个医疗隔离电源系统。医疗隔离电源系统包括医疗隔离变压器、绝缘监测器、电流互感器、仪器专用电源、外部报警显示、测试单元等主要设备。

9)根据图纸设计要求配置UPS不间断电源、不间断电源的备用电源时间应不少于30分钟。

5.3不间断电源UPS技术要求

1)UPS主机的基本要求是：容量，备用电源时间必须满足图纸设计要求。

2)为满足现场设备的维护要求，UPS维护旁路开关必须标配主机。

3)可以通过并联线实现UPS并联，有两种模式:并机冗余和并机扩容，应用更加灵活；采用全数字均流技术，抗干扰能力强，可靠性高。

4)UPS应具备智能发电机管理功能:当前端市电停电，可通过UPS发送指令启动发电机，

5)输出同步：支持输出母线同步功能，具有双母线输出功能，现场应用灵活。

5.4医用IT隔离电源技术要求

1)医用IT隔离电源应符合国家有关标准。

2)可实时监控隔离电源系统的绝缘状态，根据需要设置不同的报警响应值，实时监控变压器的负载状态和变压器的绕组温度，实时监控隔离电源系统各部件和系统的接地接线状态，实时显示隔离电源系统的电力负荷百分比和系统绝缘电阻值。

3)提供国家版权局出具的医疗用途IT隔离电源系统的计算机软件具有作权登记证。

4)医用IT隔离电源柜提供国家强制性产品认证CCC检测报告。

5)隔离变压器的绝缘等级应达到H级，符合H级GB/T19212.1-2016，GB/T19212.16-2017要求。

6)医用隔离电源IT系统应有检验报告，绝缘检测仪应符合要求GB4793.1要求。
