医疗气体工程:中心供氧系统技术参数
1、中心供氧源:医用制氧机+汇流排
1)#制氧原理:PSA(变压吸附)或膜分离;
2)控制方式:系统PLC控制,自动控制机组的启停;
3)#氧浓度:最高浓度≥99%,
4)其它理化指标要求:执行《航空呼吸及医用氧》GB8982-2009标准;
5)供氧模式:连续模式;
6)#氧气产量≥50Nm3/h;
7)供电模式:220V、380V;
8)#空压机功率≤55kW
9)#单台氧气增压机进气压力:≥0.1Mpa,单台排气压力:≤1.0Mpa,单台排气量:≥50m³/h,氧气输出压力:0.4-0.8MPa可调;
10)集中监控系统:动态(在线)监测流量、浓度、压力等指标,实现手机APP智能云监控;
11)报警提示:具有故障信息报警提示功能;
12)氧气汇流排:一组2×10,作为备份氧源;
2、管道规格

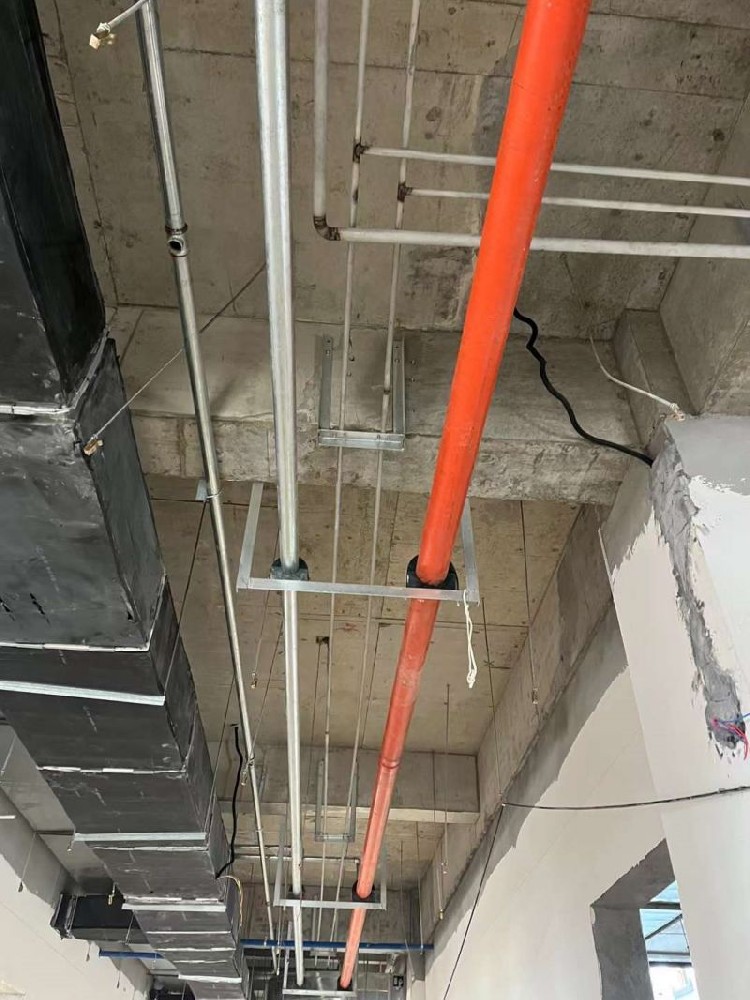

送往病房大楼的总管选用304脱脂不锈钢管;每个病区的走廊横管选用304脱脂不锈钢管;进入普通病房管道选用脱脂医用紫铜管。
说明:从站房至每个用氧终端,含立管、横管及支管等,安装达到采购人使用需求和要求。

3、减压装置
采用双保险二级减压装置。氧气通过大楼主管输送到大楼内的二级减压箱入口;通过二级减压箱把氧气减压至0.2~0.4Mpa(可调)后,经过病区氧气管道输送到病房终端,最后通过湿化器上流量调节开关再次减压后供病人吸氧。减压装置均采用双路设计,一路使用,一路备用,一旦出现故障可关闭该路阀门,打开备用回路阀门就可持续稳定地供氧。
4、安全装置
在二级减压装置中均要求有安全阀设计。
5、终端设备
本氧气终端设计选用自封式快速插座,该插座经0.4MPa压力24小时试验无泄漏,氧气终端流量≥10L/min,使用寿命≥10年。
6、三气检测报警箱
为保证病区病房内终端压力使用安全,在每层护士站设计三气检测报警箱一套,气体监测箱用于监测医用中心供气系统的管道压力,并通过电子设备对压力变化作出响应。当压力高于或低于设定值时,系统将自动报警。
7、设备带
1)病房设备带采用组合式铝合金设备带,均为壁面侧装,一带三槽,设备带内部所有强电、弱电、气体管道均分槽安装。
2)铝合金设备带表面采用静电喷塑,设备带上面板采用模块化设计,可分段打开面板。
3)病房内设备带采用房间通长布置,设备带中心距地面约1.4米。
4)设备带上供氧支管设有DN6维修阀。
8、管道接地氧气管道系统应可靠接地,其接地与大地接地干线连接,接地干线应由院方实施,接地电阻应小于10欧姆
