医用压缩空气系统安装要求

日期： 2022-12-12 02:58:53 来源： 本站 浏览： 629

1.简介

医用压缩空气系统由压缩空气机组成.冷冻干燥机.电控柜.空气过滤器.减压装置.阀门.由管道和终端组成。其核心是压缩空气站，是系统的动力源，由螺杆式空气压缩机组成.冷冻干燥机.储气罐.过滤器.报警装置.由管道、阀门和其他设备组成。通过除油去除压缩空气.除湿.过滤后，通过管道.减压装置减压后进入气体端。

2.压缩空气站

空压机和冷冻干燥机各设计两台，实现一用一备，具体方案确定如下：

2.1压缩空气站选用以下设备：

螺杆式空气压缩机1.25m³/min7.5KW2台

冷冻干燥机1.3m³/min2台

缓冲储气罐1m³1只

2.2压缩空气站

(1)最大供气量:单机组压缩机排气量≥1.0m³/min，压缩空气机功率7.5kw/台。

(2)工作压力：0.8Mpa。

(3)露点温度：3℃。

(4)每小时压缩空气总泄漏率：≤0.2%。

(5)压缩空气站设备相互备用，当工作压缩机出现故障时，备用压缩机可自动启动，确保系统正常工作。

(6)压缩空气管道应可靠接地，接地电阻小于10欧姆。

(7)空气终端气压0000.45Mpa可调，每个终端流量≥60L/min。

(8)当站内空气压力低于规定值时，报警箱立即自动发出声光报警信号，提醒值班人员及时采取相应措施。

2.冷冻干燥机

标准处理气量：≥1.2m³/min；

工作压力：0.7Mpa；

冷凝器冷却方式：风冷，环境温度为455℃。

2.4过滤器的性能符合以下标准：

标准处理气量：≥1.2m³/min；

油：≤0.003/mg/m³；

二氧化碳：500ppm；

一氧化碳：≤5ppm；

二氧化硫:ppm；

一氧化二碳：≤0ppm；

二氧化氮：ppm；

超精滤器去除小至1微米的粉尘颗粒。

2.气压储罐

采用1m³一个储气罐，储气罐上有排污阀。

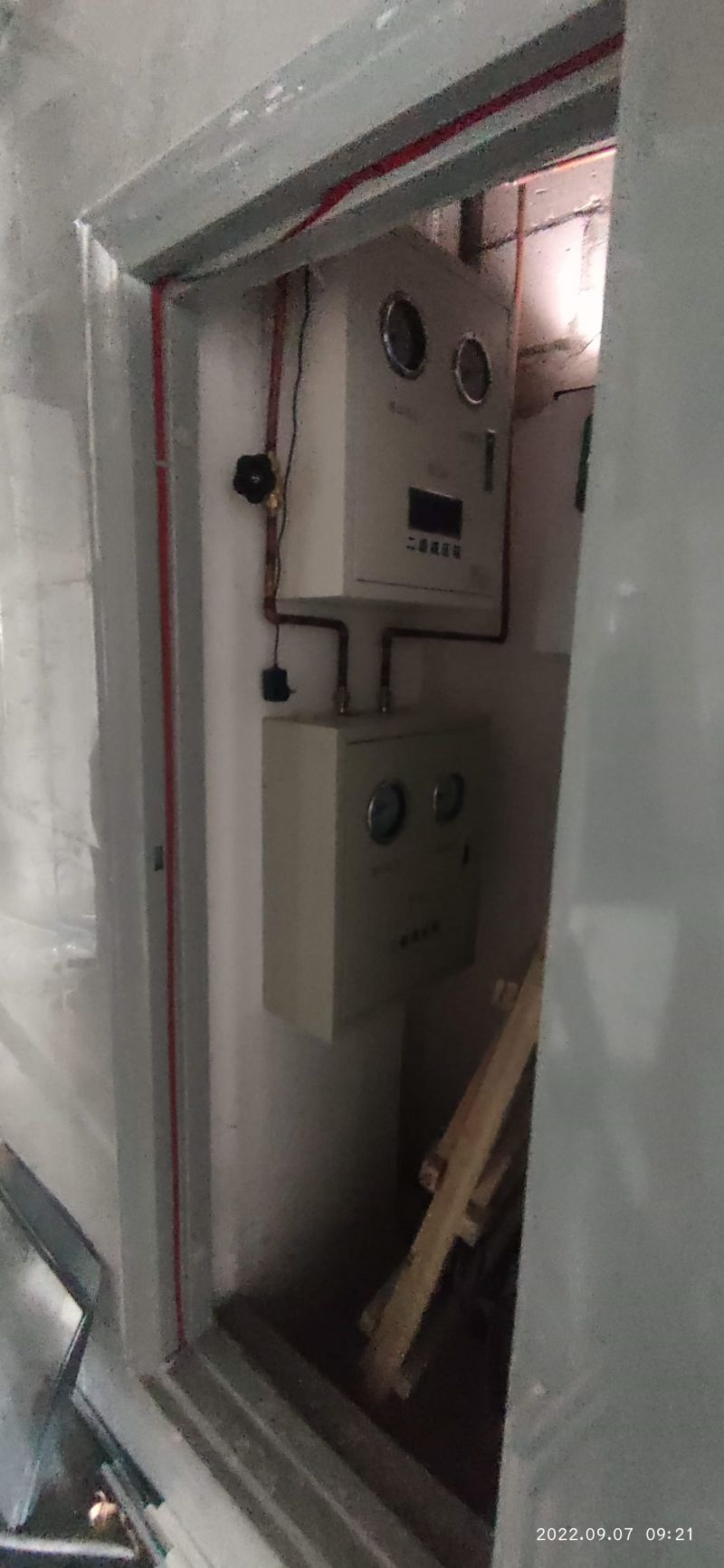

3.减压和监测装置

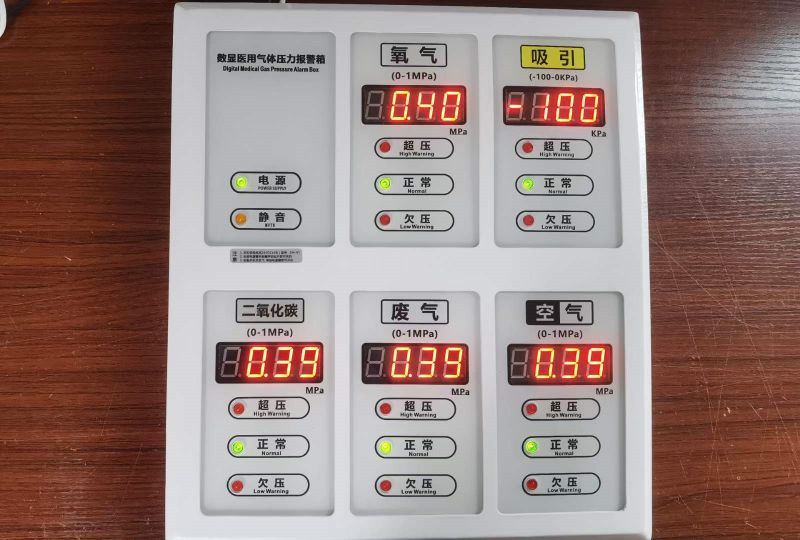

每个病房的护士站设计有压缩空气和压力观测报警装置的二次减压装置。护士可以直接监测压缩空气的实际压力。监测仪器配有声光报警装置。当压力超过上限或低于下限时，会发出声光报警提醒。

4.系统泄漏率

根据YY/T《医用中心供氧系统通用技术条件》0187-94标准规定，压缩空气系统小时泄漏率应小于0.2%。

5.验收标准

根据《医用气体工程技术规范》GB验收要求50751-2012。
